CH-2110-OZ7H 설치형 오존 측정기 챔버 시스템방식

· 제 품 특 징

· 모델명: CH-2110-OZ7H

· 오존측정기

· 수중의 오존 측정

· 신뢰할 수 있는 모니터링 및 Microprocessor 제어 컨트롤러

· 격막 폴라로그래픽의 2전극 시스템 원리의 센서 사용

· 내장된 온도센서로 자동 온도보상 가능​

· 2점 보정 및 Offset 보정으로 정확한 측정 가능

· 자동감지 백라이트 및 큰 LCD 화면으로 사용 최적화

· 상.하한 설정, ON/OFF 제어 및 알림 표시

· Solution-ground 기능으로 샘플 간섭 최소화

· 기본 0/4~20mA 아날로그 출력 및 RS485(MODBUS RTU) 통신출력

· LED 경고 표시 작동으로 빠른 동작 인식 기능

· 벽, 패널, 파이프 설치에 적합한 실외 방수설계 (IP65)



· 적 용 분 야

​

· CIP (Clean-In-Place) / 먹는물, 음료수 / 세제 공장 등 오존 측정이 필요한 산업현장

​

· 구 성 내 역

· 본체 (CH-2110)

· 오존센서 (OZ7H)

· 챔버

​

· 제 품 사 양



모델명		CH-2110	CH-2110RS
측정항목		오존 (O3) / Temp.
측정범위		오존 : 0.000~20.00ppm(mg/l) / Temp. : -30 ~ 130 ℃
분해능		오존 : 0.001 / Temp. : 0.1 ℃
정확도		±0.5 % ±1 Digit
사용온도 / 보관온도		0 ~ 50 ℃ / -20 ~ 70 ℃
디스플레이		LCD 디스플레이, 자동 백라이트 선택
아날로그 출력		2 chanel isolated DC 0/4~20mA corresponding to O3/Temp. value, max load 500Ω
시리얼 인터페이스		ㅡ	RS-485(MODBUS RTU)
셋팅	Contact	RELAY ON/OFF 접점，240VAC 0.5A Max.
	Activate	Two sets Hi/Lo control point, Dead band setting
방수등급		IP65
전원		100~240VAC ±10%, 50/60Hz
설치방식		벽 / 파이프 / 패널
크기		144 mm x 144 mm x 115 mm (H x W x D)
Cut Off 치수		138 mm x 138 mm (H x W)
무게		0.8 kg

​

· 센 서 사 양

센서 모델	OZ7H	OZ7N
측정 방식	챔버 시스템 방식
측정 원리	격막 폴라로그래픽 2전극 시스템
측정 범위	0.005 ~ 2.00 ppm(mg/L)	0.05 ~ 20.00 ppm(mg/L)
분해능	0.001	0.01
사용 환경	pH 2 ~ 12 / 5 ~ 50 ℃
세척	전원 공급 없이 자동세척
적정 유량	30 L/h
반응 속도	50초 이내 90%
압력	1 bar (진동과 압력이 거의 없어야 함)
크기 / 무게	135 x 130 x 50 mm (H x W x D) / 0.88 Kg

· 본 체 도 면

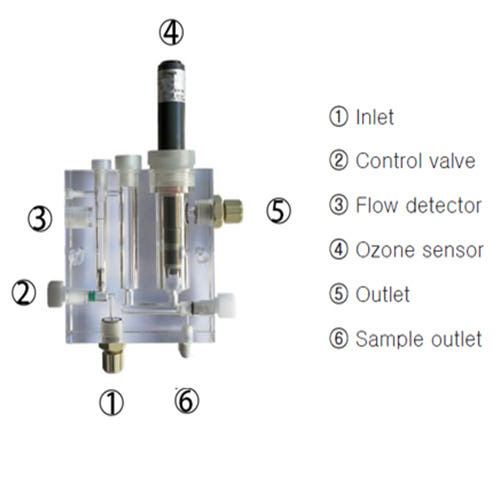

· 챔 버 사 진
