· 제 품 특 징
· 모 델 명 : JB-200-8-222
· 측 정 항 목 : 전도도, 비저항, 온도
· 측 정 분 야 : Pure water ( 순수 전용 )
· 전도도 범 위 : 0.05 ~ 100.0 uS/cm
· 비저항 범 위 : 0.00 ~ 18.00 Mohm.cm
· 사용온도 : 0 ~ 70 ℃
· 연결부 : 3/4" NPT / 삽입길이 : 63mm
· Isolated DC 4~20mA,Max.load 500ohm
· 분리형 케이블 길이 : 10m ( 5m, 10m, 20m, 30m 선택가능 )
· 제 품 기 능
· 본체 전도도, 비저항, 염분, TDS, 온도 설정가능
· DC 0/4 ~ 20mA에서 절연 전류 출력 2 세트, 최대. 부하 500Ω
· 상. 하한 설정 및 ON/OFF 제어 및 알림 표시
· 2전극 또는 4전극 센서와 호환 가능
· 암호 및 다중 키 설계 보안 강화 기능
· Wall mounted / Piped / Paneled 설치에 적합한 실외 방수설계 (IP65)
· 자동, 수동 교정 / 자동, 수동 온도보상, 보정 알림 설정
· 암호 및 다중 키 디자인, 보안 보호 강화
· 2개의 프로그래밍 가능한 아날로그 출력
· RS-485MODBUS RTU 프로토콜, 디지털 시스템에 직접 연결(JB-200RS 가능)
· 구 성 내 역
· 본체 ( JB-200 )
· 전극 ( 8-222 )
· 케이블 (8-110, 10m )
· 사용설명서 (국문,영문)
* 제품 출고시 전도도표준용액으로 교정 진행 후 출고 됩니다.
· 적 용 분 야
· RO 시스템, 냉각수, 산업 공정, 보일러수, 순수한 물 시스템, 물 처리 연속 전도도 측정
· 제 품 사 양
|
모델명
|
JB-200
|
JB-200RS
|
|
|
측정범위
|
전도도.
|
0.000uS/cm~500.0mS/cm
|
|
|
비저항
|
0.00MΩ.cm ~20.00MΩ.cm
|
||
|
염도
|
0.0~70.0ppt
|
||
|
TDS
|
0.00~19999ppm
|
||
|
Temp.
|
-30.0℃~130.0℃
|
||
|
분해능
|
전도도.
|
0.001uS/cm.
|
|
|
비저항
|
0.01MΩ.cm
|
||
|
염도
|
0.1ppt
|
||
|
TDS
|
0.001ppm
|
||
|
Temp.
|
0.1℃
|
||
|
정확도
|
전도도.
|
±1%±1Digit
|
|
|
비저항
|
±1%±1Digit
|
||
|
염도
|
±1%±1Digit
|
||
|
TDS
|
±1%±1Digit
|
||
|
Temp.
|
±0.2℃±1digit
|
||
|
셀상수
|
2-cell : 0.01, 0.1, 0.7, 10.00 1/cm 중 선택 가능
4-cell : 0.0050 ~ 19.99 1/cm 중 상세조정 가능
|
||
|
온도보상
|
자동 온도 보상 : PT1000 / NTC30K
|
||
|
보정
|
1 point 보정
|
||
|
주변온도
|
0~50℃
|
||
|
보관온도
|
-20~70℃
|
||
|
디스플레이
|
LCD 디스플레이, 자동, 수동 백라이트 선택
|
||
|
아날로그 출력1
|
Isolated DC 0/4~20 mA corresponding to Cond./Temp., max load 500Ω
|
||
|
아날로그 출력2
|
Isolated DC 0/4~20 mA corresponding to Cond./Temp., max load 500Ω
|
ㅡ
|
|
|
시리얼 인터페이스
|
ㅡ
|
RS-485(MODBUS RTU)
|
|
|
셋팅
|
Contact output
|
RELAY ON/OFF ，240VAC 0.5A Max.
|
|
|
Setting
|
Set of two independent HI/LO Control point , Hysteresis setting
|
||
|
세척
|
접점제어출력，ON 0 ~ 9999초 / OFF 0 ~ 999.9시간
|
||
|
방수등급
|
IP65
|
||
|
전원부
|
100V~240VAC
±10%，50/60Hz
|
100V~240VAC
±10%，50/60Hz
|
|
|
설치방식
|
Wall mounted / Piped / Paneled
|
||
|
크기
|
96 mm ´ 96 mm ´ 145 mm (H´W´D)
|
||
|
무게
|
0.4Kg
|
||

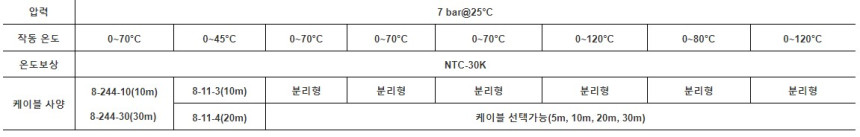

· " 8-11-3 " 전 극 사 양
· 제 품 도면 ( JB-200 동일)
· " 8-222" 전 극 도면
