· 제 품 특 징

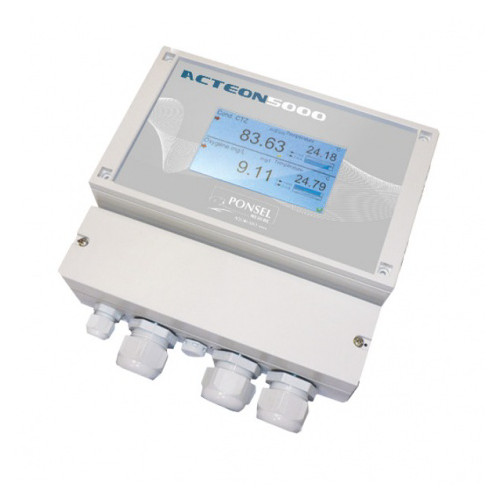

· 모 델 명 : ACTEON5000
· 설치형 다항목 수질측정기
· pH, ORP, 온도, 용존 산소(광학), 전도도, 염분, 탁도 (NTU, mg/L), 부유 고형물 (g/L), 슬러지 블랭킷 검출(%)
· 2채널 동시 측정
· 센서 선택(옵션)
· 2채널측정시 센서 2개 선택(옵션)
· 제 품 기 능
· ACTEON 5000은 pH, ORP, 온도, 용존 산소(광학), 전도도, 염분, 탁도 (NTU, mg/L), UV254, TOC, COD, BOD, 부유 고형물 (g/L), 슬러지 블랭킷 검출(%)를 모니터링하기 위해 PONSEL MESURE 범위의 2 개의 디지털 센서에서 연결할 수 있습니다.
· 측정 된 값은 아날로그 또는 디지털 방식으로 표시되고 전송됩니다. 사전 구성된 규정의 기능은 공정 제어를 최적화합니다.
· ACTEON 5000은 방해에 강한 광범위한 디지털 센서와 관련이 있습니다. 사전 증폭은 센서 및 디지털 신호 처리에 통합되어 있습니다. 교정, 이력, 사용자 및 측정에 관한 모든 데이터는 센서에서 직접 처리되어 측정의 추적 성과 극도의 신뢰성을 가능하게합니다.
· 구 성 내 역
· ACTEON 본체
· 센서 및 시약 옵션선택
· 적 용 분 야
· 폐수 처리장, 식수 (원수 관리), 산업 폐수 처리 (폐기물 관리, 규제 ...), 지표수 모니터링, 양식업
· 본 체 사 양
|
SOFTWARE AND FEATURES
|
|
|
Digital sensor
|
2 inputs digital sensor
|
|
2 anlalog input
|
In mode 0/4-20 mA or 0-10 V
|
|
2 relay input
|
Function of transfer on exit(release) TOR
Information of external cleaning system : swing in maintenance mode
|
|
2 analog outputs
|
Choice of 2 parameters programmable according to the connected sensor
|
|
2 digital outputs /relay
|
NO/NF customizable
Instruction point: setting of the measuring range
(Hysteresys / activation way) and time of activation,
Command for external cleaning system
Output alarm for defect material sensor
|
|
Data recording
|
Internal flash memory
Frequency recording: 1-120 mn
Recording journal of events, measure sensors
|
|
Atmospheric pressure sensor
|
To compensate oxygen pression
|
|
CHARACTERISTICS
|
|
|
Display
|
Backlit graphic LCD touch Screen – Size95x54 mm
|
|
Analog outputs
|
0/4.00 – 20.00 mA with galvanic isolation Charge max 250 W
|
|
Relay outputs
|
6 A /250 V
|
|
Operating conditions
|
Temperature : -15°C to + 50 °C
Temperature of storage/transport : -15°C to + 50°C
|
|
USB port
|
Unloading of the recorded dat
|
|
Power/ Electrical protections
|
100-240 V AC/DC 50-60 Hz
- Option 9-28 V DC/DC
- Electrical protection: consistent EN61010-1 :2010
|
|
HOUSING
|
|
|
Dimensions (LxHxP)
|
213 x 185 x 84 mm
|
|
Material
|
Grey ABS
|
|
Protection rating
|
IP 65
|
|
Front
|
Antireflective polyester
|
· 센 서 사 양
|
|
Parameter
|
Principle
|
Range
|
Precision
|
Material
|
|
|
O
P
T
I
C
|
Oxygen
|
Optical fluorescence
|
0,00-20,00 mg/L
0 – 200 %
|
± 0,1 mg/L
± 1 %
|
PVC special membrane, 316L stainless steel or titanium, herazil
|
Temperature Compensation via CTN, of pression and salinity
|
|
Turbidity
|
IR nephelometry (diffusion 90°)
|
0,0-50,0 NTU
0,0-200,0 NTU
0-1000 NTU
0-4000 NTU
Automatical NTU
0 – 4500 mg/L
|
< 5% of reading
|
PVC, PMMA, Inox
|
Temperature compensation via CTN
|
|
|
Suspended Solid sensor
|
Optical IR (870 nm) based on IR absorption
|
Sludge blanket : 0-100 % SS : 0-50 g/L Turbidity : 0-4000 FAU
|
SS< 10 % Turbidity : +/- 5% (range 200-4000 FAU) Sludge blanket : +/- 2%
|
DELRIN, Nickel-plated brass, EPDM
|
Temperature regulation of optics via CTN
|
|
|
VB5 Sludge Blanket Detection sensor
|
Optical IR (870 nm) based on IR absorption
|
0-100%
|
+/- 2%
|
Nickel-plated brass, EPDM
|
Temperature regulation of optics via CTN
|
|
|
E
L
E
C
T
R
O
C
H
M
I
S
T
R
Y
|
pH/Temp
|
combined Electrode (pH/Reference)
|
0,00 – 14,00 pH
0,00 to +50,00 °C
|
± 0,1 pH
|
Special glass pH
Reference Ag/AgCl to gelled electrolyte
Temperature: CTN
|
Temperature compensation via CTN
|
|
Redox
|
combined Electrode to peak of platinum
|
- 1000,0 to + 1000,0 mV
|
± 2 mV
|
Delrin, PVC, glass, platinum
|
Reference Ag/AgCl to gelled electrolyte
|
|
|
Redox Annular
|
combined Electrode to ring of platinum
|
- 1000,0 to + 1000,0 mV
|
± 10 mV
|
Delrin, glass, platinum
|
Reference Ag/AgCl to gelled electrolyte
|
|
|
Conductivity
|
4-electrode amperometric
|
0-200,0 μS/cm
0 –2000 μS/cm
0,00 –20,00 mS/cm
0,0 –200,0 mS/cm
Automatical
|
± 1 % of full scale
|
2 graphite electrodes, 2 platinum electrodes
DELRIN
|
Temperature compensation via CTN
|
|
|
Salinity
|
4-electrode amperometric
|
5,00-60,00 g/Kg
|
<5% of full scale
|
2 graphite electrodes, 2 platinum electrodes
DELRIN
|
Temperature compensation via CTN
|
|
|
Inductive
Conductivity
|
Inductive Method
|
0-100 mS/cm
|
<5% of full scale
|
EPDM, PVC, Inox
|
Temperature compensation via CTN
|
|
|
Inductive
Salinity
|
Inductive Method
|
5,00-60,00 g/Kg
|
<5% of full scale
|
EPDM, PVC, Inox
|
Temperature compensation via CTN
|
