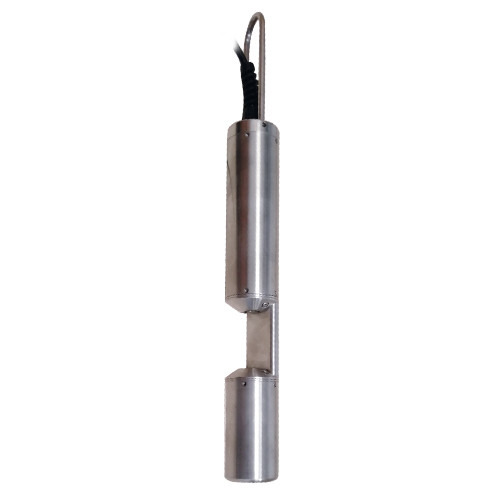

STACSENSE-50mm COD, BOD, TOC RS-485 출력 전극





​

· 제 품 특 징

· 모 델 명: STACSENSE-50mm

· COD 0 ~ 50 mg/L

· BOD 0 ~ 150 mg/L

· TOC 0 ~ 200 mg/L

· Modbus RS-485 출력

​

· 제 품 기 능

· StacSense 전극은 254nm에서 UV 흡수를 사용하여 물에 용해 된 유기 화합물을 측정합니다. 이 흡광도는 TOC, COD 및 BOD의 농도와 상관되어 소모품이 필요없는 고성능 전극을 제공합니다.

· 530 nm에서의 기준 측정은 UV 광을 흡수하는 샘플 내 입자의 존재를 보상하고 탁도 매개변수를 설정하기 위해 사용됩니다.

· 엄격한 점화 관리와 결합 된 최첨단 고성능 UV LED를 사용하면 최적의 신호 분산을 제공합니다.

· StacSense 센서는 Modbus RS-485 입력을 사용하여 모든 유형의 레코더, 트랜스미터, 원격 관리 시스템 또는 PLC에 연결됩니다.

· 센서 인덱싱의 결과로 200 개 이상의 센서를 레코더에 연결할 수 있습니다.

· 간섭 방지 : 센서 및 디지털 신호 처리에 내장 된 사전 증폭.

· 모든 교정, 이력, 사용자 및 측정 데이터는 StacSense 프로브에서 직접 처리되며 Modbus RS-485 또는 SDI-12 링크를 통해 전송됩니다.

· 254 nm 에서의 SAC (Spectral Absorption Coefficient)는 적절한 상관 계수를 적용하여 물 샘플의 유기물 함량뿐만 아니라 COD, TOC 및 BOD 매개 변수를 결정하는 데 도움이 됩니다.

​

· 구 성 내 역

· STacSense 1EA (Optical path 50mm)

​

· 적 용 분 야

· 시험실, 각종 수처리 시설, 환경 시설, 실헙실 등

​

· 제 품 사 양

측정
​ ​ 측정 범위	CAS254	0 ~ 30 Abs/m
	CODeq	0 ~ 50 mg/L
	BODeq	0 ~ 15 mg/L
	TOCeq	0 ~ 20 mg/L
	Turbiditiy	0 ~ 40 FAU
​ ​ 정확도	CAS254	0.1 or +/-3 %
	CODeq	0.2 or +/-3 %
	BODeq	0.1 or +/-3 %
	TOCeq	0.1 or +/-3 %
	Turbiditiy	1.0 or +/-7 %
측정 원리	UV 254 nm absorption
보상	Turbidity at 530 nm
파장	내부 온도
검출기 종류	254 nm (Turbidity correction at 530 nm)
광 원	Silicon Photodiode
광학 경로	LED UV 254 +/- 5nm and 530 +/- 5 nm
측정 주파수	2 and 50 mm
보호 등급	IP 68
최대 침수 깊이	50 meters
최대 압력	5 bars
사용 온도	0 °C ~ 40 °C
보관 온도	-10 °C ~ 50 °C
pH 범위	2 ~ 12 pH
크기	48 x 371 or 48 x 419 (see overall dimensions diagram)
무게	1600 ~ 1800 g depending on the optical path (Cable not included)
​ 재질	Body: Stainless steel 316 (1.4401) Optical windows: Quartz (Corning 7980) Cable: Bare wire with polyurethane sheath Seals: Fluoroelastomer (FPM/FKM)
케이블	9 shielded conductors in 3, 7 and 15m. Other lengths on request
​ ​ 신호 인터페이스	Modbus1 RTU (RS-485) / SDI122,3 (TTL) 1 측정 요청과 측정 또는 상태를 읽을 수있는 가능성 사이에서 최대 2 초 동안 Modbus의 센서가 음소거됩니다. 2 SDI12를 사용하면 850ms 표준 지연 대신 최대 2 초 후 측정 결과 프레임 1.2 센서가 대기 모드 일 때를 포함하여 Modbus / SDI12에서 응답합니다. 3 SDI12 버스의 사용 및 연결은 회선 레벨 (높음 또는 낮음)에 따라 대기 전력 소비 *를 최대 40uA까지 증가시킬 수 있습니다. SDI12 라인을 분리하거나 0V로 해제하면 소비가 증가하지 않습니다 (Modbus RTU 만 해당).
​ 센서 전원 공급	5.4 V 1.2 at 26 V 3 DC 1 Absolute minimum 5.2 V with 1 m of cable 2 Minimum voltage subject to cable length-related losses 3 28.0 V absolute maximum
​ ​ ​ 5.4 V 전력소비	Automatic standby less than 10 μA (54 μW) Maximum peak current: 600 mA (2 ms) Maximum current during the measurement: 100 mA (540 mW) Average current during the measurement: 70 mA (378 mW) Average current (1 measurement / 2s): 35 mA (189 mW) Energy for 1 measurement (1.5 s): 158 μWh
​ ​ 12 V 전력소비	Automatic standby less than 10 μA (120 μW) Maximum peak current: 400 mA (1.5 ms) Maximum current during the measurement: 70 mA (840 mW) Average current during the measurement: 60 mA (720 mW) Average current (1 measurement / 2s): 30 mA (360 mW) Energy for 1 measurement (1.5 s): 300 μWh
​ ​ ​ 24 V 전력소비	Automatic standby less than 10 μA (240 μW) Maximum peak current: 300 mA (1 ms) Maximum current during the measurement: 65 mA (1560 mW) Average current during the measurement: 50 mA (1200 mW) Average current (1 measurement / 2s): 25 mA (600 mW) Energy for 1 measurement (1.5 s): 500 μWh
​ EMC 준수	NF EN 61326-1: 2013-05 RS-485 Modbus RTU & SDI12 1 센서는 전원 공급 장치 및 센서 네트워크에 특정한 통신 회선을 포함한 전용 케이블과 함께 표준 사용에 적합합니다. 2 RS485 통신 회선과 분리 된 DC 전원 공급 장치 네트워크에 연결된 경우; 충격으로부터 센서를 충격으로부터 보호하려면 시스템에 추가 차폐를 사용해야합니다.
