해수전용 SS 측정기 SC-U1(E)-1000SP-D, SS Meter SUS329J4L 센서





· 제 품 특 징

· 품 명 : 해수전용 SS 측정기

· 모 델 명 : SC-U1(E)-1000SP-D

· 측정범위 : SS: 0.0 – 1000 mg/L (kaolin)

Transparency: 0 – 100 cm (JIS K 0102 2016)

· 4 ~ 20mA 아날로그출력

· Main body: SUS329J4L

· 케이블길이 : 9m

· 2/4채널의 다항목 수질측정기 SC-U1(E)

· 적용가능 수질센서 라인업 : pH, ORP, Cond, DO, MLSS, SS, Turbidity 가능

· 고객 친화적인 뛰어난 운용성과 조작의 편의를 제공하는 신규 다항목 수질측정기기 지시변환기

​

· 기본사양으로 센서 2개 연결 가능

- 선택사양으로 최대 4개의 센서 연결 (선택사항 출력확장보드 SC-U-EB 선택시)

​

· 2채널의 4-20mA 출력 제공

- 선택사양으로 최대 4-20mA x 4채널 출력 제공 (선택사항 출력확장보드 SC-U-EB 선택시)

​

· 4채널의 릴레이 접점 출력 제공

- 선택사양으로 최대 8채널 릴레이 접점 출력 제공 (선택사항 출력확장보드 SC-U-EB 선택시)

· 방우방적(IP65)의 견고한 구조

​

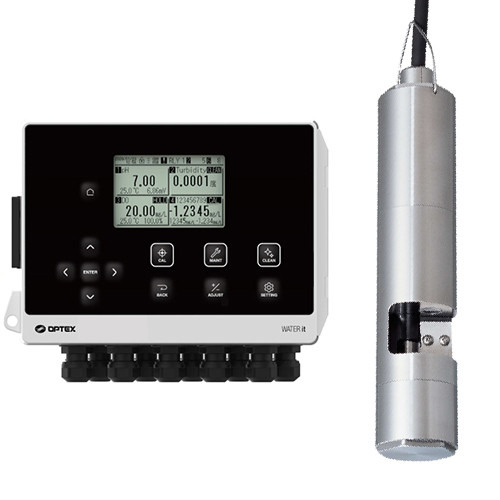

· 구 성 내 역

· SC-U1(E) 본체

· TS-1000SP-D SS센서

· Mounting Attachment: TA-1

· Support bracket: CJ-1

· Hanging chain: TA-2

· Maintenance kit: TC-MK

· 사용자 설명서



​

· 적 용 분 야

· 수처리시설, 하수처리시설, 상수도사업소,폐수처리장 생산공정, 양어장과 수소이온농도의 측정공업, 생물, 제약, 음료, 식료품현장의 수소이온농도를 지속적으로 측정하고 조절하도록 설계되었습니다.

​

· 제 품 사 양​

​



제품명	다항목 수질측정기 지시변환기
모델명	SC-U1(E)
전원	100~240 VAC ±10% 50/60 Hz
소비전력	1 센서 설치시 : 90 VA (보통), 150 VA(최대) 2 센서 설치시 : 110 VA (보통), 220 VA(최대) 4 센서 설치시(선택사항 SC-U-EB 사용시) : 150 VA (보통), 360 VA(아나로그 신호출력 20mA)
신호출력	아나로그출력 : 2 채널 ● SC-E-UB 사용시 : 4 채널(선택사항)DC 4~20mA (부하저항 600Ω 최대.)
	릴레이출력 : 4 채널 ● SC-E-UB 사용시 : 8 채널(선택사항)무전압 C 접점 (용량 : 240VAC, 1A 부하저항)
신호입력	센서(항목별) : 2 채널 ● SC-E-UB 사용시 : 4 채널(선택사항)
	게이트웨이 : 1 채널
운전환경	온도 -20~50°C, 습도 95%Rh 미만 (직사광선 차단요망)
주요재질	Polycarbonate
외부규격	약. 162(H) x 240(W) x 109(D) mm
질량	약. 1.8 kg (마운팅브라켓 포함)
보호규격	IP65 (jetproof type)



· 전 극 사 양



모델명	TS-1000-D	TS-1000SP-D (for seawater)
측정 범위	SS: 0.0 – 1000 mg/L (kaolin) Transparency: 0 – 100 cm (JIS K 0102 2016)
분해능	SS: 0.0 – 49.9 mg/L: 0.1 mg/L 50 – 1000 mg/L: 1 mg/L Transparency: 0 – 100 cm: 1 cm
전원 공급	24 VDC ± 10%
전력 소비량	Standard: 15 mA max. Cleaning: 130 mA max.
통신 (function)	MODBUS (RTU/ASCII)
세정 시스템	Both sided swing wiper cleaning system
작동 온도	0 to 40°C (unfrozen)
재질	Main body: SUS316L	Main body: SUS329J4L
	Sapphire glass, fluorocarbon rubber, EPDM, POM
크기	Φ32 × 163 mm (excluding Hanging Attachment)
무게	Approx. 930 g
보호 등급	IP68, maximum depth of 2 meters (underwater type)
센서 케이블 길이	9 m

​

· 연결가능한 전극

​

측정항목	탁도(Turbidity)			SS	MLSS	DO	pH	ORP	Cond.
모델명	TC-3000-D	TSC-10S(E)	TC-Mi	TS-1000-D	TS-MxS-D	DOS-20	SE-pH-D	SE-ORP-D	SE-Cond-D
측정범위	0~3,000 FTU	0.00~1,000.0 NTU	0.0001~100.00 NTU	0.0~1,000 mg/L	0~50,000 mg/L	0.00~50.00 mg/L 0.0~50.0 ℃	0.00~14.00 pH 0.0~70.0 ℃	-1500~1500 mV	0.00~50.00 mS/cm (K = 1.0)
측정방식	투과광식	90도산란광 (전극식)	90도산란광 (샘플링식)	투과광식	90도산란광 (전극식)	광학식 (형광)	글라스전극	금속전극	4전극식
전원	24VDC	24VDC	24VDC	24VDC	24VDC	24VDC	24VDC	24VDC	24VDC
통신기능	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)	MODBUS (RTU/ASCII)
세척방식	Wiper	Wiper	ㅡ	Wiper	Wiper	ㅡ	ㅡ	ㅡ	ㅡ
